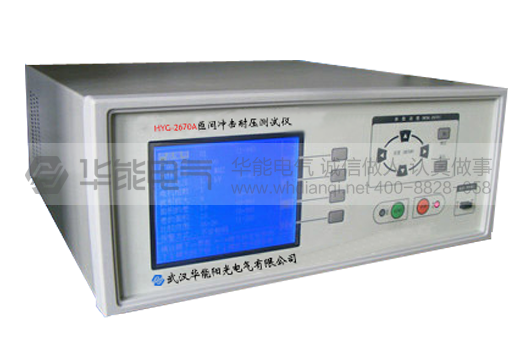

HYG2670A匝间冲击耐压测试仪

    产品简介

匝间冲击耐压测试仪（即数字式程控匝间仪）可高效的、非破坏性的对有线圈绕组的部件进行电气试验。其原理是对标准线圈绕组和被测试绕组施加相同的脉冲电压，比较两者的瞬态波形，以测试被测线圈的品质。瞬态波形也就是线圈内发生的衰减振荡的波形，可同时判断该绕组的电感量、品质因素、绕组的圈数差及匝间短路的情况，在有铁芯的情况下，还可以判断其材质的差别等。在施加高压脉冲的情况下，电晕放电的发生还可以对绝缘不良进行判断。总之，标志线圈品质的各个要素，可以在极短的时间内检查完成。

    产品参数

    产品特征

本仪器通过微型计算机技术把波形的各种参数量化处理，再用直观的波形和数据进行显示和判断，操作简单，判断准确，自动化程度高。

HYG-2670A匝间冲击耐压测试仪以微型计算机为核心，由它控制高压脉冲发生器对线圈施加一次极短时间的高压脉冲；线圈在脉冲作用下和仪器内部的电容产生自由衰减振荡，然后此振荡波形经PLD控制的高速A/D采集处理后，送至微型计算机，经微型计算机进行时间、电晕、面积等参数的运算，处理结果保存在电子存储器中，并用直观易懂的文字、数据及图形显示在液晶屏上；从而保证了波形重现的真实性。并且根据用户设定的条件对合格或不合格者进行报警处理。
