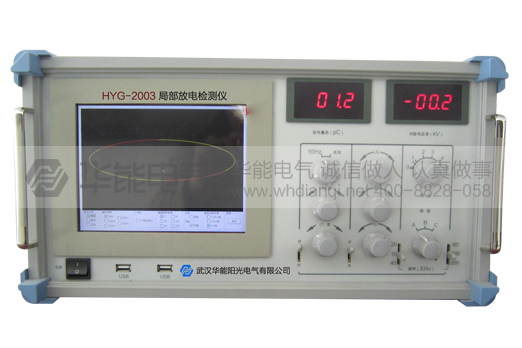

HYG-2003局部放电检测仪

    产品简介

本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。

    产品参数

1、可测试品的电容量范围6pF~250µF

2、检测灵敏度及允许电流（见表1）

表1、检测灵敏度及输入单元允许电流值

3、放大器频带：

 （1）低端：10kHz、20kHz、40kHz任选。

 （2）高端：80kHz、200kHz、300kHz任选。

4、放大器增益调节：

   粗调六檔，档间增益20±1dB；细调范围≥20dB。

5、时间窗：

 （1）窗宽：可调范围15°～150°;

 （2）窗位置：每一窗可旋转0°～170°；

 （3）两个时间窗可分别或同时打开。

6、放电量表：

   数字表头：以3½LED数字表显示；

             0-100.0误差<±5%(以满刻度计)。

7、椭圆时基：

（1）频率50Hz、100Hz、150Hz、200Hz、400Hz。

（2）椭圆旋转：以30°为一档，可作150°旋转。

（3）显示方式：椭圆——直线――正弦

8、试验电压表：

（1）量程：100kV（可扩展）

（2）显示：3½数字电压表指示

（3）精度：优于±5%（以满刻度计）

9、具有零标功能，有利于局部放电的识别。

10、有A、B、C三个信号输入通道

11、体积：500*500*210（宽*深*高）mm   体积：460*420*260（宽*深*高）mm。

12、重量：约16kg。

    产品特征

◆　局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。

◆　操作与传统的模拟式局部放电测试仪器完全相同，简单易学。

◆　自由选择椭圆、直线、正弦显示方式/p>

◆  采用数字开窗技术，可避免干扰对测量的影响。

◆　任意相位开窗，单窗、双窗任选，椭圆150度旋转。

◆　可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。

◆　可对当前放电图谱进行保存，实现测试结果的可追溯性。
