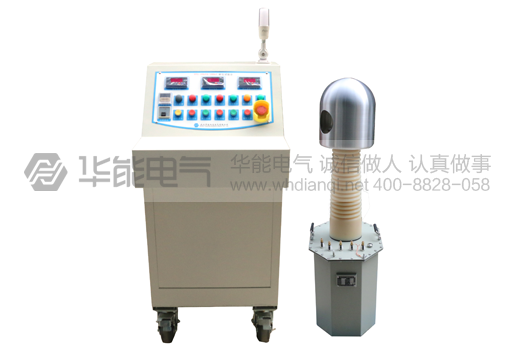

HYG-20kVA100kV工频耐压试验装置

    产品简介

本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

    产品参数

试验变压器部分

1、 操作系统：

XCJH系列操作箱     容量：1kVA~5kVA      输入电压：0.22kV

TCWJH系列操作台  容量：10kVA~300kVA   输入电压：0.22kV  0.38kV

2、保护式数字微安表     QSA

3、阻容式交直流分压器   FRC—50、100、150、200kV

4、高压直流放电棒       FZ—70、140、210kV

5、高压硅堆             2DL—150、300、450kV

6、绝缘支架             50、100、200、300kV

7、高压滤波电容         0.01μF~0.1μF，40~100kV

1、 均压球

9、保护球隙             Q—50、100、150、200、250、500

10、标准试油杯          400ml

11、介质油杯

12、折叠式小推车        150、300型

13、水电阻

14、高压验电器          10、35kV

15、高压定相器          10、35、110、220kV

16、各种万用表、兆欧表及测试线

控制台部分

1. 容量：3---300KVA

2. 工作电压：交流380V

3. 温    度：0℃～40℃

4. 海拔高度：<1000m

5. 相对湿度：<90%

6. 工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。

注：升压时要缓慢、均匀；降压时要迅速，不能直接关闭总电源，以免产生过电压，损坏设备

    产品特征

本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
