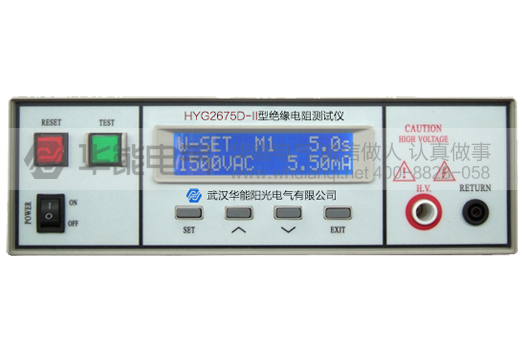

HYG2675D-II型绝缘电阻测试仪

发布时间：2025-12-25 20:42:38浏览次数：次

HYG2675D-II型绝缘电阻测试仪

产品简介

HYG2675D-II型绝缘电阻测试仪是一种测量各种电子元件、介质材料、整机等绝缘性能的测量仪器。具有测试速度快、稳定性好、测试精度高，操作简单，携带方便等特点。本仪器符合电子工业部标准GB6587.1《电子测量仪器环境实验总纲》中的第Ⅱ组的要求。

产品参数

型号参数	HYG2675D-II
测试电压	DC:250V/500V/1000V
测试电压精度	≤±5%读数值
绝缘电阻范围	1MΩ～10000MΩ
电阻测量精度	±（5%测量值+5个字）
时间控制	3S～999S；0=连续输出（1S～3S内测量值不考核）
时间精度	≤±5%
显示方式	LCD液晶显示
试验电压带载	2mA
仪器功耗	20W（不包括供电电源装置）
测试判别	合格/不合格不合格声光报警
通讯接口	RS232或485接口（选配件，用户订货时需说明；默认无该功能）
环境要求	相对温度：≤75%RH 环境温度：0℃～40℃ 周围无强力电磁场干扰源；大量灰尘和腐蚀性气体；通风良好
重量	3.5kg
体积	280×89×400
电源	220V≤±10% 50Hz≤±2Hz

产品特征

工作原理

1、测试电路方框图

HYG2675D-II绝缘电阻测试仪工作原理框图

2、各部分说明:

1. 开关电源：由控制器控制继电器有释放与吸合，产生250V/500V/1000V直流高压电。

2. 控制器：根据来自电阻检测器、“TEST”、“RESET”及定时器的信号，控制继电器是否接通及报警电路是否报警。

3. 电阻检测器：通过电压及流过被测件的电流，转化成电阻值，与设置电阻值相比较，然后输出检测信号给控制器。

4. 定时器：按“TEST”按钮后输出电压，定时器开始定时，定时时间到后，通过控制电路使高压断开，从而达到定时测试的目的。

5. 报警：在测试过程中，当电阻值低于所设定的电阻预置值时，控制器发出指令，从而推动蜂鸣器及不合格判定“红灯”点亮，发出声光报警，同时切断高压。
