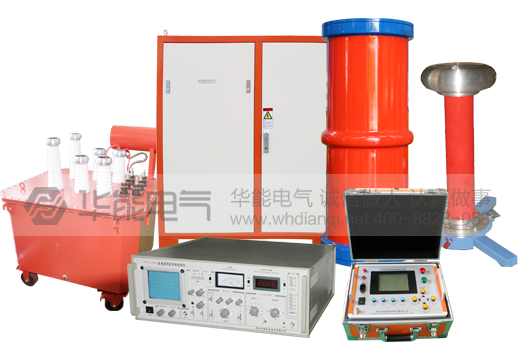

HYG-200KVA/300KV局放测试仪试验装置

    产品简介

该装置主要针对150kV互感器，断路器及150kV/31500kVA主变的交流耐压及局放测量试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，具有较宽的适用范围，高压试验部门及电力安装、修试工程单位理想的耐压测试设备。

该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器，局部放电测试仪等组成

    产品参数

HYG-200KVA/300KV局放测试仪试验装置

（一）HYG-指生产厂家代码

（二）HYG-HYG-200KVA/300KV局放测试仪试验装置技术指标

额定电压

300kV---满足150kV互感器，断路器的交流耐压及局放试验；

2*20kV---满足150kV主变的感应耐压及局放试验；

2、输出电压波形畸变率：<1.0％

3、允许连续工作时间：额定条件下一次性工作180分钟；

4、装置自身品质因数：Q≥30(f=50Hz)

5、装置输出波形：正弦波

6、输入电源：三相380V

7、频率调节范围：30Hz～300Hz

8、系统测量精度：1.5％

9、装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》    GB50150-2006

《高压谐振试验装置》                DL/T 849.6—2004

《电抗器》                         GB10229.88

《电力设备预防性试验规程》          DL/T596-1996

《耦合电容器和电容分压器》          IEC358(1990)

（四）设备主要配置及技术参数说明

1.变频电源一台

2.高压电抗器（共两台）

额定工作电压：150kV

额定工作电流：1A

额定电感量：  420H

连续工作时间：15min

温    升：小于65k

工作频率：50~300Hz

3.激励变压器（一台）

额定容量：200kVA

输入电压：350V/400V

输出电压：2*5/20

输出电流：20/5A

4.无局放电容分压器1

自身电容量：300pF

额定电压：60kV

工作频率：30～300Hz

局部放电量：≤10pC；

分压比：1000:1

不确定度：1.5%

额定电压:60kV/300pF

5. 无局放电容分压器2

自身电容量：400pF

额定电压：300kV

工作频率：30～300Hz

局部放电量：≤10pC；

分压比：4000:1

不确定度：1.5%

额定电压:300kV/400pF

6.测试线壹套

    产品特征

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
