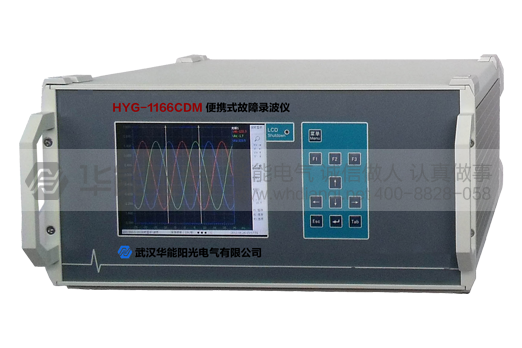

HYG-CDM18 便携式故障录波仪

    产品简介

HYG-CDM18 便携式故障录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。

    产品参数

1.18路同步采样模拟通道

u 模拟通道A/D分辨率 ： 16位

u 有效值准确度： 0.2%

录波仪装有6个模拟信号处理模块，每个模块由3路模拟通道组成。

模块种类：

输入特性：

6个模块的种类配置、量程，可根据用户要求调整，或可根据用户要求提供其他种类模块。

2. 16路同步采样开关量通道

标配为外接无源节点，通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。

3. 24路实时派生量

录波仪最多可设置24路派生量，各类型的准确度如下表所示。派生量的具体种类、算法请参见“3.4 派生量”。

 4. 同步采样频率

采样通道数与最高可选采样频率的关系如下：

模拟量：突变、过量、欠量

开关量：变位（闭合、断开）

6. 故障记录容量

1GB

7. 通讯

串行口：1个RS-232C端口，最大通讯波特率115200bps。使用专用串口通讯电缆（5芯）

网络：1个10/100Mbps 802.3u接口

8. 显示屏

6.4”  262144色TTF显示屏。

分辨率：640×480

9. 机箱尺寸（mm）

448 (宽) ×178(高)×318(深)

10. 重量

14kG(含铝合金包装箱)

11. 工作电源

AC220V±15% 50Hz±0.5Hz；DC220V±15%

    产品特征

故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。

实时监测：录波仪接入了16路开关量、18路模拟量。录波仪实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，最高21次）、矢量图（最多4组，每组最多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。

3天历史曲线：录波仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。

发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。

录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
