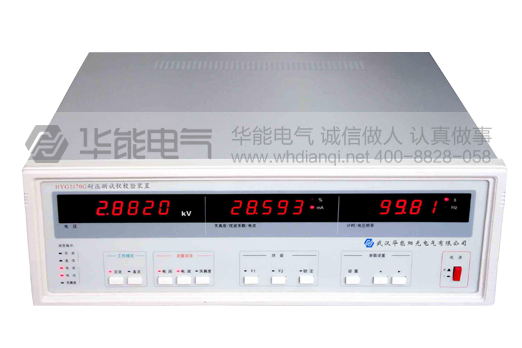

耐电压测试仪校验仪（以下简称 HYG2670G校验仪或校验仪）定位于 0.5%级精度，可以检定准确度等级最高为2级耐电压测试仪的校验装置。适用于最高输出电压为15kV的耐电压测试仪，包括数字式及指针式交流工频、直流耐电压测试仪、安全性能综合测试仪的耐压部分、绝缘耐压测试仪的耐压部分，是用于进行首次检定、后续检定和使用中检定的自动校验仪。也可作为标准高压表，用于0.1kV～15kV 交直流电压的精密测量或作为电流表单独使用。校验仪能自动测量耐电压测试仪的交直流输出电压有效值，输出电压持续保持时间，交流输出电压的失真度，直流输出电压的纹波系数，配合电阻箱（选配附件）可以测量交直流击穿报警电流有效值及实现容量测试的半负荷下电压跌落测量法。
以上测量参数符合 JJG795-2004《耐电压测试仪检定规程》测量要求。
1、测量精度：
交、直流电压 | 总测量范围 | 0.1000~15.000(kV) |
准确度 | AC 0.5%×读数+0.25%×满度 | |
DC 0.2%×读数+0.05%×满度 | ||
最高输入电压 | 16kV | |
电压分辨率 | 0.0001kV | |
交、直流电流 | 总测量范围 | 0.100~240.0(mA) |
准确度 | AC 0.2%×读数+0.1%×满度 | |
DC 0.2%×读数+0.02%×满度 | ||
泄漏电流测量 | 0.01~240.0(mA) | |
交流电压失真度 | 电压输入范围 | 1.000kV ~ 15.00kV |
频率测量范围 | 50次谐波 | |
量程范围 | 0.50% ~ 10.00% | |
准确度 | 优于1% | |
直流电压纹波系数 | 电压输入范围 | 1.000 kV ~ 15.00kV |
测量范 | 0.50% ~ 10.00% | |
准确度 | 优于1% | |
电压保持时间 | 测量范围 | 1.00s ~ 999.99s |
准确度 | 0.5%±2个字(10s以上0.2%) | |
分辨率 | 0.01s |
2、其他参数：
输入方式：电流为浮置输入，电压测量回路与电流测量回路隔离。
整机功耗：<10VA； 仪表重量：约 6.5kg ；
仪表尺寸：宽 ×高 ×深：400×130×380mm
3、工作环境：
大气压力：（86～106）kPa ；温度：（10～38）℃；相对湿度：≤85%RH
仪表工作电源：AC220V 50/60Hz
