电缆击穿故障检测及测试仪应用指南

    在电力系统日常运维工作中，电缆击穿故障作为一类典型且极具危险性的绝缘损坏问题，直接关系到电网供电的稳定性与安全性。此类故障不仅会造成供电线路突然中断，影响工业生产与居民生活，还可能引发设备烧毁、火灾等次生安全事故，给电力企业带来巨大的经济损失和不良社会影响。随着电力检测技术的不断迭代升级，现代化电缆故障测试仪已逐步实现击穿故障检测、定位与分析的全流程覆盖，能够精准锁定故障位置、剖析故障成因，为现场抢修工作提供科学、可靠的技术依据，进而大幅提升抢修效率、缩短停电时长，最大限度降低故障造成的各类损失。

    一、电缆击穿故障：定义、成因及特征

    电缆击穿故障，本质上是电缆绝缘层在工作电压或过电压作用下，发生不可逆的绝缘损坏，导致电缆导体与大地、或导体与导体之间形成导通的短路通道，并伴随放电现象的故障类型。这种故障会直接破坏电缆的绝缘性能，中断电力传输链路，若不及时发现并处理，极易引发故障范围扩大、设备连锁损坏等严重后果。

    结合电力现场运维实践经验，引发电缆击穿故障的常见成因主要分为三类，具体如下：

    ◆绝缘老化或受潮：电缆长期在复杂环境中运行，绝缘层会受温度变化、湿度侵蚀、化学介质影响等逐渐老化、变质，绝缘强度持续下降；同时，若电缆密封工艺存在缺陷或长期运行后密封性能下降，水分、杂质会渗入电缆内部，导致绝缘层受潮，最终在电压作用下发生击穿。

    ◆外力损伤：电缆铺设、日常运维或周边施工过程中，若受到挖掘、挤压、碰撞、穿刺等外力冲击，会导致绝缘层局部破损、变薄，形成绝缘薄弱点。这些薄弱点在正常工作电压或瞬时过电压作用下，极易被击穿，成为故障隐患。

    ◆超负荷或雷击：电缆长期处于超负荷运行状态，会导致导体发热加剧，进而加速绝缘层老化、碳化，降低绝缘性能；此外，雷电天气产生的瞬时过电压，会远超电缆绝缘层的耐受极限，瞬间击穿绝缘层，引发突发性击穿故障。

    电缆击穿故障发生时，通常会伴随明显的特征现象，便于运维人员快速判断故障类型：一是线路出现短路跳闸，供电瞬间中断；二是故障点附近可能出现局部冒烟、异味，同时伴随明显的放电异响；三是通过兆欧表检测会发现，电缆绝缘电阻急剧下降，远低于行业标准规定的合格值，这些特征可作为故障快速识别的重要依据。

    二、电缆故障测试仪检测原理及方法

    电缆故障测试仪检测击穿故障的核心原理，是采用高压脉冲与低压脉冲相结合的测试模式，通过不同的测试方法适配不同类型的击穿故障，最大限度保障检测结果的精准度与可靠性，满足现场多样化的故障检测需求。常用的三种测试方法具体如下：

    ◆高压闪络法：主要适用于高阻击穿、间歇性击穿等复杂故障场景。测试时，通过测试仪的高压升压模块，向电缆施加逐步升高的高压，促使故障点发生闪络放电；放电瞬间会产生特定频率的电磁波信号，测试仪可实时捕捉该信号，结合声磁同步定点仪，实现故障点的精准定位，有效解决高阻、间歇性故障难以捕捉的行业痛点。

    ◆脉冲反射法（TDR）：针对击穿后形成稳定短路通道的故障，采用低压脉冲测试模式。测试仪向电缆内部发射固定频率的低压脉冲，脉冲在电缆内传播过程中，遇到故障点会发生反射，测试仪通过捕捉反射波形，计算脉冲传播的时间差，并结合电缆波速参数，快速、精准计算出故障点距离，具有测试效率高、定位精度高、操作简便的优势。

    ◆二次闪络定位法：融合了高压闪络法与低压脉冲法的双重优势，适配复杂现场环境下的故障检测。测试时，先通过高压闪络法施加高压，促使故障点放电，初步确定故障大致区段，缩小排查范围；再采用低压脉冲法对故障区段进行二次精准测试，综合分析两种测试波形的特征的，进一步精准锁定故障位置，兼顾检测过程的安全性与定位结果的准确度。

    三、击穿故障检测标准流程

    为确保电缆击穿故障检测工作高效、有序、精准开展，避免盲目挖掘、重复测试，运维人员可严格遵循以下标准流程，快速定位故障点，为抢修施工提供明确依据：

    ◆初步检测：首先采用低压脉冲反射法对电缆进行全面检测，通过分析测试波形，判断故障性质，明确故障属于开路、短路，还是高阻击穿故障，为后续测试方法的选择提供科学依据，避免测试流程冗余。

    ◆击穿激发：若初步检测判定为高阻击穿故障，需通过高压闪络法向电缆施加高压，促使故障点发生闪络放电，为故障定位提供清晰、稳定的信号支撑，确保后续定位工作顺利开展。

    ◆距离测量：测试仪自动捕捉故障点反射波形，精准计算脉冲传播时间差，结合电缆波速参数，自动显示故障点距离，明确故障大致位置，为现场定点排查提供方向。

    ◆现场定点：结合声磁同步定点仪，在测试仪显示的故障距离范围内，进行现场精准排查，通过捕捉故障点放电产生的声音与磁场信号，精确定位地面对应的电缆击穿点，为抢修施工提供直接、准确的位置依据，避免盲目挖掘造成的电缆二次损坏。

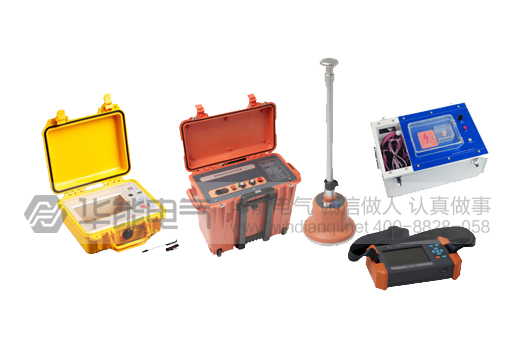

    华能阳光生产的多次脉冲电缆故障测试仪，可完美适配上述所有检测方法与标准流程，依托先进的脉冲采集技术与智能波形分析算法，能够快速响应各类击穿故障检测需求，精准捕捉故障信号、计算故障距离，有效解决复杂场景下的故障定位难题，为现场高效抢修工作提供有力技术支撑，助力电力系统安全稳定运行。
